簡介：

SFWIFI-2357是基于232串口和WIFI無線控制的隔離型開關量輸入輸出接口卡，用戶可以通過232串口進行有線控制，也可以使用WIFI網絡對該卡進行無線遠程控制。

2357隔離型開關量輸入輸出接口卡有8路光隔離開關量輸入通道，8路開關量輸出繼電器控制通道。輸出使用繼電器進行隔離控制，輸入使用光隔離。開關量輸出通道具有上電清零和數據鎖存功能、輸出數據可回讀。

2357隔離型開關量輸入輸出接口卡使用串口模式時，與上位機直接連接進行通信，電氣接口為232電平，使用標準串口編程控制即可，上位機可為單片機或PC機。

2357隔離型開關量輸入輸出接口卡WIFI應用時，采用網絡編程即可實現用戶應用，程序編制簡單。WIFI使用時只需將接口卡與WIFI路由器進行統一部署，由具有WIFI的上位機進行遠程網絡控制，其輸入輸出信號由卡上的端子接口與外部設備的信號連接。

2357采用基于WIFI的TCP/IP方式，板卡工作于server方式，上位機作為client端提出連接申請獲得IO控制服務，通過網絡命令的方式輸出控制參數，讀取狀態和IO輸入值。

網絡配置通過獨立串口實現，可以配置路由器信息和IO卡的地址，可通過串口控制IO。

外形安裝與輸入輸出接線：兩種安裝模式，配置了接線端子方式和DB37芯D型插座

1000V輸入輸出通道高壓隔離，為現場主機提供防護。適用于工業控制現場和實驗室。



= 通訊方式：   WIFI、232口；

= 隔離型開關量輸入通道數：    8路 ；

= 隔離型繼電器開關量輸出通道數：8路；

= 開關量輸出通道：     上電請零；

= 開關量輸出通道：     輸出數據鎖存，狀態可回讀；

= 外形安裝：   模塊盒、PC機箱內側擋板固定；（出廠按需配置）

= 輸入輸出連接：   接線端子方式、37芯D型插座（出廠按需配置）



技術參數

隔離型開關量輸入：

=光隔離器： EL354;

=光隔離響應： 25uS；

=輸入電流： 隔離型輸入最大：60mA，通過電壓比較器進行輸入；

=輸入電壓： 5-24V；

=輸入阻抗：    560歐姆；

=隔離保護電壓： 1000VDC（最小）；

=過壓保護：    70VDC（最小）；

=隔離電壓：    1000VDC；

繼電器輸出：

=繼電器類型：  8通道（A型）；其中4通道可選配（C型）

=觸點等級： 250VAC:3A或24VDC:3A;

=擊穿電壓： 70VDC;

=接通時間： 15mS(最大);

=斷開時間： 5mS(最大);

=輸入阻抗： 500兆歐；

串口：

=通訊速率： 115200;

=接口電平： RS232；



WIFI：

=網絡延遲時間： 大于60-500mS；

=直線傳輸距離： 70米；



2.3電源功耗

=電源： 外接 +5V、+12V；

=電流： ≤ 300mA﹔ (最大值)



2.4使用環境要求

=工作溫度： -10℃～55℃

=相對濕度： 40％～80％

=存貯溫度： -25℃～+85℃





2.5外型尺寸：( 不含檔板 )

=模塊外型尺寸： 長×寬×高＝145mm×89mm×40mm

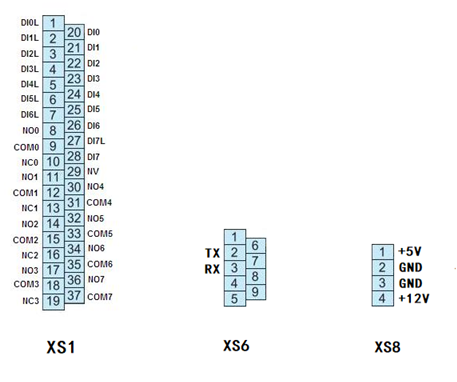

插座引腳定義：
